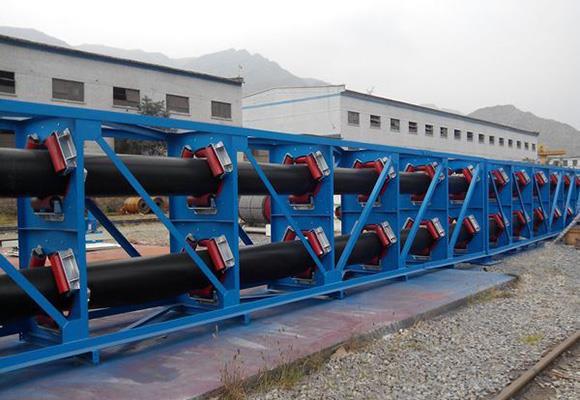

Bandtransportband
Bandtransporteur Beschrijving Als een soort milieuvriendelijke apparatuur voor continu transport, wordt de transportband met ronde buis hoofdzakelijk gebruikt voor het transport van kolen, kolenmijnen, cokes, mengmaterialen, gesinterd erts, mineraalpoeder, petroleumcokes, kalksteen, zand-grindaggregaat , ...
Bandtransportband
Beschrijving
Als een soort milieuvriendelijke apparatuur voor continu transport, wordt de transportband met ronde buis hoofdzakelijk gebruikt voor het transport van kolen, kolen, cokes, mengmaterialen, gesinterd erts, mineraalpoeder, petroleumcokes, kalksteen, zandgrindaggregaat, acetyleenslib, bevochtigingsstof, kunstmest, zout, oud papier, fosforgips, zwavel-ijzerslak en allerlei soorten bulkmateriaal. De ronde buisbandtransporteur heeft hetzelfde werkingsprincipe met de gewone bandtransporteur; namelijk gebruik maken van wrijving om de transportband en zijn materialen te verplaatsen. De meeste componenten kunnen gewoonlijk worden gebruikt met de gewone bandtransporteur, maar het verschil is dat de transportband moet worden opgerold in de vorm van de ronde buis.
Principe en structuur van de transportband met ronde buisband:
1. Gemeenschappelijke ontlaadpoort
2. Oplaadpoort
3. Overgangssectie van ontvangen materialen
4. Speciale buisvormige tape
5. Overgangsgedeelte van lossen van materialen
6. Transmissierol
Wanneer de transportband de materialen van de overgangssectie op zijn staart heeft ontvangen, zal de transportband geleidelijk in de cirkelvormige buisvorm worden opgerold, dan zal de cirkelvormige buisband worden toegepast om de materialen op de verzegelde manier te vervoeren, dan, de transportband zal geleidelijk worden uitgevouwen wanneer de materialen worden getransporteerd naar het kopovergangsgedeelte totdat de materialen zijn afgevoerd.
Kenmerken
1. Het kan de bulkmaterialen verzegelen en vervoeren.
2. Het kan de transportroutines op de weg van de ruimteafwijking rangschikken.
3. Het kan de hoek van de vervoerhelling verbeteren.
4. Er is geen off-tracking fenomeen.
5. Het kan materialen in twee richtingen transporteren.
Specificatie
Buisdiameter | Bandbreedte | Bandsnelheid (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119,3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135,7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165,7 | 212.1 | 265,1 | 331,3 |
Φ300 | 1100 | 95.4 | 120,2 | 152,7 | 190.9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207.8 | 259.8 | 324.7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169.6 | 213,8 | 271.4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270.5 | 343.5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420.8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831.3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Buisdiameter (Mm) | Bandbreedte | Bandsnelheid (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133,6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214,7 | 238,6 | 267.2 | 300.6 | 338,8 |
Φ200 | 730 | 267.2 | 301.1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
