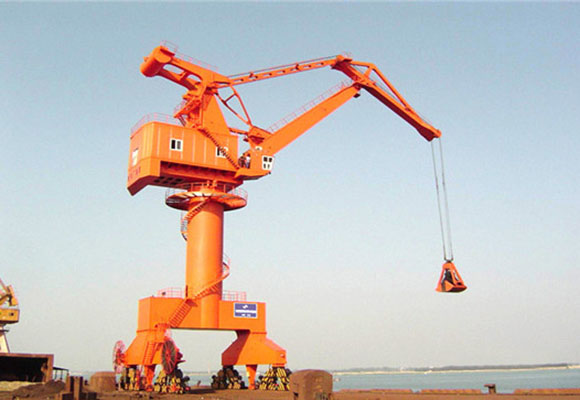

Portaalkraan met vier koppelingen

Beschrijving

Vier-link type portaalkraan is uitgebreid toegepast op laden en lossen bij haven- en materieeloverslag bij scheepswerf- en metallurgie-industrie. De belangrijkste constructies zijn samengesteld uit een stalen frame, hefmechanisme, beweeglijk mechanisme, zwenkmechanisme, kraan reismotor spreidapparaat (grijper , containerstrooier en haak- en elektrmangnetdisk), elektrische apparatuur en andere noodzakelijke uitrusting voor veiligheid. Staalconstructies omvatten giek en A-frame, zwenkplatform en portaalframe.

Gerefereerde normen: GB17495-1998 Havenpoortkraan technische specificaties, GB6067-85 liftequipments veiligheidsspecificatie, GB3811-2008 kraanontwerpstandaarden, ISO-normen, FEM-normen en JIS-normen.

Deze soort portaalkraan is een mobiele, voldraaiende en vierbalk gecombineerde kraan. Zijn armen en tegengewicht zijn gebalanceerd. Er zijn 2 soorten portaalframes: cilinder en vier stempels. Dit portaal is bedoeld voor het hijsen van containers met haken of grijpers.

Voordelen: lange armen, geschikt voor groter schip, mooie buitenkant, veilig en betrouwbaar, duurzame geavanceerde prestaties, handig voor onderhoud. Het is de beste keuze voor uitgebreide multi-typed vrachtpoorten.

Specificatie

Type	hijs- Capaciteit (t)	Hoogte		Hoogte		Spoor × base	Hijs snelheid				Max Wheel Load (KN)	geïnstalleerd Capaciteit (KW)	Bij elkaar passen Schip (/ DWT)
		Max (m)	Min (m)	boven spoor (m)	onder het spoor (m)	(M)	Heffen (m / min)	Amplituée (m / min)	Rotatie (m / min)	Kraan (m / min)
MQ525	5	25	8	12	9	10.5 ×	40	24	1.5	25	180	280	19000
						10.5
MQ535	5	33	10	15	9	10.5 ×	50	40	1.5	25	210	300	30000
						10.5
MQ1025	10	25	8	15	9	10.5 ×	50	50	1.5	25	220	330	19000
						10.5
MQ1033	10	33	10	20	12	10.5 ×	50	40	1.4	25	185	345	30000
						10.5
MQ1625	16	25	9	20	12	10.5 ×	50	40	1.5	25	240	325	19000
						10.5
MQ1633	16	33	10	28	15	10.5 ×	60	40	1.5	25	250	345	30000
						10.5
MQ2533	25	33	10	28	15	10.5 ×	60	50	1.5	25	260	435	30000
						10.5
MQ4033	40	33	10	28	16	10.5 ×	50	50	1.41	25	260	560	30000
						10.5
S4070	40	65	24	45	13	10.5 ×	15	17	0.26	26	260	400	100000
K10	70	29	45	13		18.5
S5035	50	35	12	40	0	10.5 ×	7.5	12.8	0.4	25	250	250	30000
K10	38	14	40	0		12
S8035	80	35	12	40		12 ×	6	12.8	0.4	25	250	320	30000
K10						10.5
