Capaciteit tot 16 Ton enkele ligger Bovenloopkraan

- May 03, 2018 -

Basis informatie

Naam: Capaciteit tot 16 Ton enkele ligger bovenloopkraan

Model NO .: LD

Hefhoogte: tot 20m

Duty Group: A3-A5

Besturingsmethode: hangend / draadloos

Toepassing: gebruik van de constructie, gebruik in de werkplaats, gebruik van mineraalwater

Sling Type: Wire Rope

Stroombron: elektrisch

Type verplaatsen: wiel

Installatie: gemonteerd

Torenkraanentype: Lucht Reizende Kraan

Transportpakket: houten kist

Specificatie: Capaciteit: 2-10T, Spanwijdte: 5-30M

Herkomst: Henan, China

Productomschrijving

Deel 1: Beschrijving

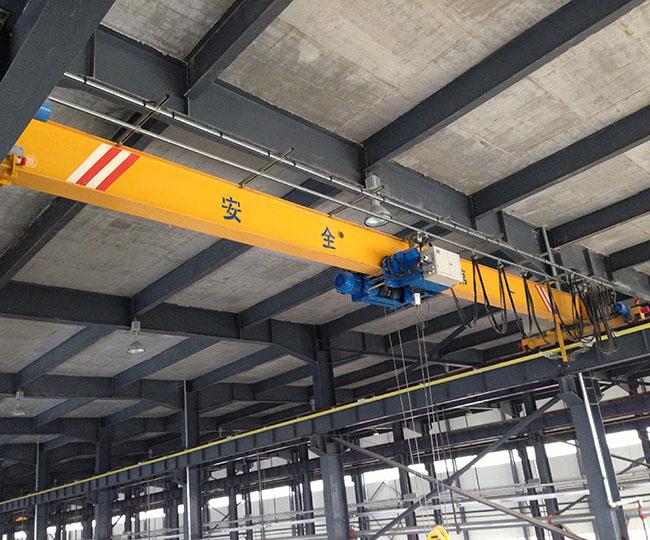

LD single-ligger bovenloopkranen bestaan meestal uit een enkele liggerconstructie. Deze kunnen worden gebouwd met stalen balken of een meer star laslassegment. Single Girder Cranes is meer typisch voor een hefvermogen van minder dan 20T. LD Single Girder Bovenloopkranen worden veel gebruikt in onze industriële sector. Het wordt toegepast in staalfabrieken, waterkrachtcentrales, magazijnen, werkplaatsen, productielijnen, onderhoudswinkels, materiaaltransporten, montage-apparatuur enz. We hebben uitgebreide standaardapparatuur en een breed scala aan accessoires die voldoen aan de individuele vereisten.

Deel 2: Gedetailleerde configuratie:

1- Hijsmechanisme
- Monorail staaldraadtakel of kettingtakel als optie: -liftsnelheid: enkel of dubbel vanaf vereist
- Trolley Snelheid: enkele of dubbele of stap minder zoals vereist
- Hoge prestaties met de meest economische prijs

2-End Carriages
-gelagerde box-type eindwagen
- Modula-ontwerp
-cone squirrel kooimotor of softstartmotor als optie
- Reissnelheid: enkel of dubbel of stap minder zoals vereist

3-hoofdbalk
- Vaste gelaste koker Balk of stevige holle stalen sectie
- Modula-ontwerp
- Gemaakt van staal Q235 of Q345
- Ontworpen doorbuiging≤1 / 750 van overspanning

4-Control
Onafhankelijke onafhankelijke controle reizen langs C-track
- of draadloze bediening als optie
- of cabinebesturing als optie

5-elektrisch onderdeel
-Ductorvoeding (als optie)
- De bedieningspanelen zijn IP54 of IP44 afhankelijk van de werkomgeving.
- De componenten zijn op een onderhoudsvriendelijke manier geplaatst en de hele lay-out biedt een goede bescherming
-Feesterkabels worden opgehangen aan kabelzadels, vastgemaakt aan kabelwagens, lopen in een gegalvaniseerde C-baan.
-Meer elektrisch onderdeel van het merk Schneider of Siemens

6-schildert
-corrosiebescherming door roestverwijdering door mechanisch stootstralen SA 2.5
-Eerste laag epoxyhars 30 micron
-Tweede laag van coating epoxy 30 micron
-Derde laag van coating van polyurethaan 40 micron
Gemiddelde dikte: ongeveer 100 micron
-Color: geel of oranje volgens eisen

7-veilige bescherming
-Medewerker-uit-schakelaar
- bescherming tegen overbelasting
-aardbescherming
-kruisreizen en lange reisbescherming
-lifting travel bescherming
- Oververhittingsbeveiliging van de motor

Deel 3: Schets en technische gegevens

Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16.0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8.34	36.2	20.0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25	7.55	44.2	17.7
	25.5	7.67	44.5	18.0
	26	9.01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49.7	23.2
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62,8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21,0
	25	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83.6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85.9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87.1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15	6.06	90.6	12.7
	15.5	6.18	91.1	13.0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95.0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100.2	20.0
	22	9.18	100,8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109,0	28.4	1280		1550	3500	4000
	23.5	12.61	109,6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25	13.22	111,5	30.5
	25.5	13.43	112,0	31,0
	26	14.34	114,4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115,6	34.3
	27.5	14.98	116,3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35.9
Capaciteit (t)	overspanning (m)	totaal gewicht (G)	maximale wielbelasting (kN)	min wielbelasting (kN)	H1	H2	H3	w	B	C1	C2
20	7.5	5.45	97.9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99.5	10.5
	8.5	5.70	101,0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104,6	11.6
	10.5	6.22	105,7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109,8	14.0
	12.5	7.30	110,7	14.4
	13	7.45	111,5	14.7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280	2500	3200
	15	8.85	116,6	18.1
	15.5	9.02	117,3	18.6
	16	9.20	118.1	19.0
	16.5	9.37	118.8	19.4
	17	9.55	119,5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122,9	22.7
	18.5	10.89	123,6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125,0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127,7	26.4
	21	12.44	128,4	26.9
	21.5	12.64	129,1	27.4
	22	12.85	129,8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132,7	30.5	1300		1600	3500	4200
	23.5	14.10	133,4	31,0
	24	14.31	134,0	31.6
	24.5	14.52	134,78	32.1
	25	14.74	135,4	32.6
	25.5	14.96	135.6	33.1
