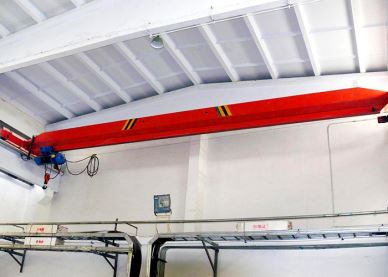

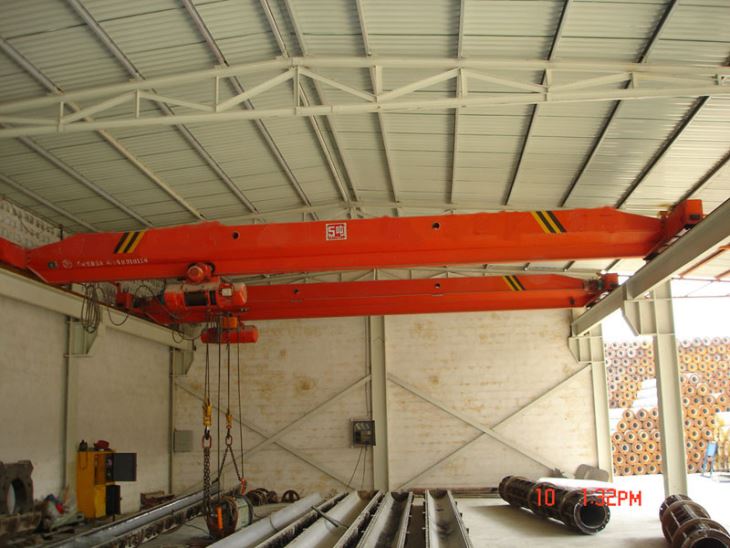

Nieuwe ontwerp Overbrug Enkele ligger kraan 2 Ton met elektrisch hijstoestel

Nieuwe ontwerp Overbrug Enkele ligger kraan 2 Ton met elektrische takels

  LD-model single-beam motorkraan is verbeterd en ontworpen op basis van het LD-model. Het wordt gekenmerkt door meer redelijke structuur en staal met een hogere sterkte als geheel. Gebruikt in combinatie met CD1 model, MD1 model elektrische takel als een complete set, het is een lichte kraan met een capaciteit van 1 tot 10 ton. De overspanning is 7.5-31.5m. Werkkwaliteit is A3-A4. Werktemperatuur is -25 graden tot 40 graden.

1. Grootlichtbundel - De hoofdvoortstuwingsconstructie van de kraan die de breedte van het laadperron overspant en zich voortbeweegt in een richting parallel aan de landingsbaan. De brug bestaat uit twee eindwagens en een of twee brugliggers, afhankelijk van het type uitrusting. De brug ondersteunt ook de trolley en hijsmechanisme voor het op en neer heffen van lading.

2. Einde vrachtwagens - Aan beide zijden van de brug bevinden zich de wielen van de wielen waarop de hele kraan rijdt. Het is een samenstel bestaande uit structurele onderdelen, wielen, lagers, assen, enz., Die de brugligger (s) of de dwarsbalk (en) van de trolley ondersteunt.

3. Brugligger (s) - De belangrijkste horizontale balk van de kraanbrug die de trolley ondersteunt en wordt ondersteund door de eindwagens.

4. Baan - De rails, balken, beugels en raamwerk waarop de kraan werkt.

5. Baanbaan - De rail wordt ondersteund door de baanbalken waarop de kraan rijdt.

6. Hijswerk - Het takelmechanisme is een eenheid bestaande uit een motoraandrijving, koppeling, remmen, tandwieloverbrenging, trommel, kabels en lastblok ontworpen om de maximale nominale last omhoog te brengen, vast te houden en te laten zakken. Het takelmechanisme is op de trolley gemonteerd.

7. Trolley - De eenheid die het hijsmechanisme draagt en dat op de brugrails rijdt in een richting haaks op de kraanbaan. Trolleyframe is de basisstructuur van de trolley waarop de hijs- en verplaatsingsmechanismen zijn gemonteerd.

8. Bumper (buffer) - Een energie-absorberende inrichting om de impact te verminderen wanneer een bewegende kraan of trolley het einde van zijn toegestane verplaatsing bereikt of wanneer twee bewegende kranen of trolleys in contact komen. Dit apparaat kan op de brug, trolley of startbaan worden bevestigd.

voordelen:

1. Lichte structuur, eenvoudige installatie.
   2. Veilig en betrouwbaar, eenvoudige bediening.
   3. Handig onderhoud.
   4. Gunstige prestaties, soepel tillen.
