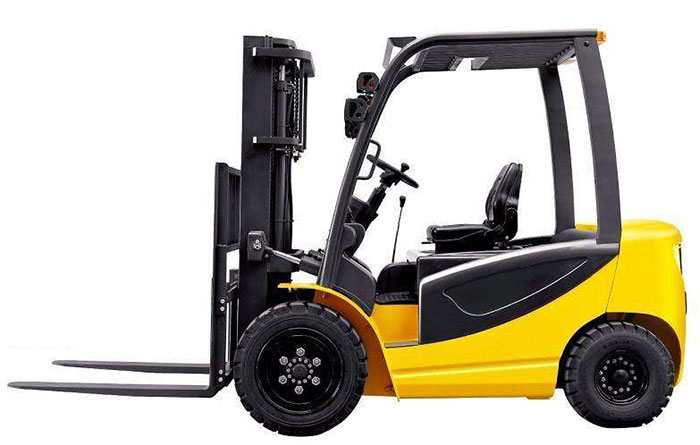

2,5ton laadvermogen elektrische heftruck met CE
YUNTIAN vorkheftruck, TK-serie;
Geschatte ladingscapaciteit: 1.5-5T, lifthoogte: 3000-6000mm, met stabiele prestaties, comfortabele verrichting;
Algemene kenmerken:
1) Initiatief schokkend bewijssysteem, om ervoor te zorgen de vorkheftruck veiliger en de stabiliteit;
2) Strenghen-mast met hoge veiligheidsfactor;
3) Duurzaamheid: alle elektrische connector met waterdicht ontwerp;
4) het geavanceerde veilige systeem voor mastpijpleiding, aviod de buiten controle voor mast wanneer het hydraulische systeem fout heeft, om goede goede te verzekeren;
5) Om MOSFET-controlemechanisme te gebruiken, kan het het vlotte en cyclische regeneratieve remmen verstrekken, om de levensduur van motor en batterij uit te breiden;
6) De dubbele pomp in één technologie, om de nosie van de motor te verminderen en de energie te besparen;
7) Het geavanceerde achterconstructieontwerp, om de levensduur van het aandrijfwiel te verlengen;
8) Het hitteverwijderingssysteem voor elektrische controller, het kan de controller beschermen en de levensduur verlengen;
9) De belangrijkste delen zijn van beroemde leveranciers;
10) Configuratie en ontwerp van de ergonomie om de machinist comfortabeler te maken;
Modelnr. | TK15 | TK20 | TK25 | TK30 | TK35 | |||
Standaard | Vermogen Type | Accu | Accu | Accu | Accu | Accu | ||
Type werken | gezeten | gezeten | gezeten | gezeten | gezeten | |||
Beoordeelde capaciteit | Q (kg) | 1500 | 2000 | 2500 | 3000 | 3500 | ||
Laad het centrum | C (mm) | 500 | 500 | 500 | 500 | 500 | ||
T & y R r I e m | Wieltype voor / achter | luchtband | stevige band | |||||
Voorwiel | 6.50-10-10PR | 7.00-12-12PR | 7.00-12-12PR | 28 × 9-15-12PR | 28 x 9-15 | |||
Voorrand | 5.00F-10 | 5.00S-12 | 5.00S-12 | 7.00T-15 | 7.00T-15 | |||
Achterwiel | 5.00-8-10PR | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 x 7-8 | |||
Achterkant velg | 3.50D-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | |||
Banden Nr. -Front / rear (X = Drive wheel) | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | |||
D ik m e n s ik O n | Vork kantelhoek ---- omhoog / omlaag - graden. | α / β (o) | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | |
Hefhoogte | h1 (mm) | 3000 | 3000 | 3000 | 3000 | 3000 | ||
Hoogte - vrije lift | h2 (mm) | / | / | / | / | / | ||
Hoogte --- Mast neergelaten | h3 (mm) | 2125 | 2015 | 2015 | 2080 | 2080 | ||
Hegith-Mast uitgebreid | h4 (mm) | 3620 | 3645 | 3645 | 3706 | 3706 | ||
Height-Mast Extended w / Load-Rugleuning | h5 (mm) | 4050 | 4050 | 4050 | 4220 | 4220 | ||
Hoogte boven plafondbescherming - mm | h6 (mm) | 2205 | 2207 | 2207 | 2200 | 2200 | ||
Mast Min Grondspeling | H8 (mm) | 125 | 125 | 125 | 150 | 150 | ||
Totale lengte | 11 (mm) | 3085 | 3420 | 3425 | 3597 | 3627 | ||
Length-to Fork Face | 12 (mm) | 2015 | 2350 | 2355 | 2527 | 2557 | ||
Wielbasis | y (mm) | 1250 | 1500 | 1500 | 1600 | 1600 | ||
Vooroverhang | x (mm) | 399 | 455 | 455 | 478 | 478 | ||
Totale breedte | b1 / b2 (mm) | 1070 | 1160/1150 | 1160/1150 | 1225/1200 | 1225/1200 | ||
Loopvlak Voor / achter | b3 / b4 (mm) | 891/920 | 972/960 | 972/960 | 1000/992 | 1000/992 | ||
Vork afmetingen | mm | 1070 * 100 * 35 | 1070 * 100 * 45 | 1070 * 100 * 45 | 1070 * 122 * 45 | 1070 * 122 * 50 | ||
Breedte over vorken | b5 (mm) | 220-960 | 220-1000 | 220-1000 | 265-1060 | 265-1060 | ||
Draaiende straal | Wa (mm) | 1902 | 2093 | 2098 | 2290 | 2315 | ||
Functie | Rijsnelheid - geladen / leeg | km / h | 10/11 | 12,5 / 13,5 | 12,5 / 13,5 | 12.3 / 13.5 | 11.6 / 11.9 | |
Max. Hellingsgraad - geladen / leeg | % | 10/15 | 10/15 | 10/15 | 10/13 | 10/13 | ||
Aandrijfmotor (S2 60) | kw | 8/5 | 11/8 | 11/8 | 16,6 / 10 | 16,6 / 10 | ||
Hef motortype op | DC | DC | DC | DC | DC | |||
Hefmotor (S3 15%) | kw | 7.5 | 10 | 10 | 13 | 13 | ||
Batterij V / AH | V / AH | 48/440 | 48/630 | 48/630 | 80/500 | 80/500 | ||
Gewicht | Accu | kg | 680 | 800 | 800 | 1230 | 1230 | |
Service Gewicht | kg | 3226 | 3920 | 4055 | 4980 | 5130 | ||
stuurinrichting | Stuur type | Volledig hydraulisch | ||||||
Parkeerremmodel | Hyralische kracht | |||||||
Parkeren Type bediening | Pedaal | |||||||
Type onderhoudsrem-bediening | Handrem |
